Guilhotina hidráulica de balanço

A ACCURL fabrica guilhotina hidráulica de balanço, para cortar chapas metálicas com espessuras entre 4mm e 6.000mm. A guilhotina para chapa metálica, pode lidar com grandes dimensões de tubos e linhas de fabricação para formação de cilindros. A guilhotina hidráulica de balanço, também pode ser configurada para perfuração e estampagem. Nós garantimos que a ACCURL, fornecerá a tesoura hidráulica que você está procurando.

Guilhotina hidráulica de balanço

Principais características
1.A guilhotina hidráulica de balanço, é completamente simplificada e atende aos requisitos de produção da UE. A construção da estrutura da guilhotina finalizada por soldadores robóticos automatizados e é submetida há um processo de alívio do estresse, com um tratamento de recozimento.
2.As guilhotinas hidráulicas série QC12Y, são produzidas com uma variedade de comprimentos de corte e opções de capacidade.
3. Equipado com função de iluminação do alinhamento, o equipamento para corte da chapa metálica, é rápido e fácil de ajustar o ângulo de corte direito. O curso do feixe da faca é ajustado no modo facilmente.

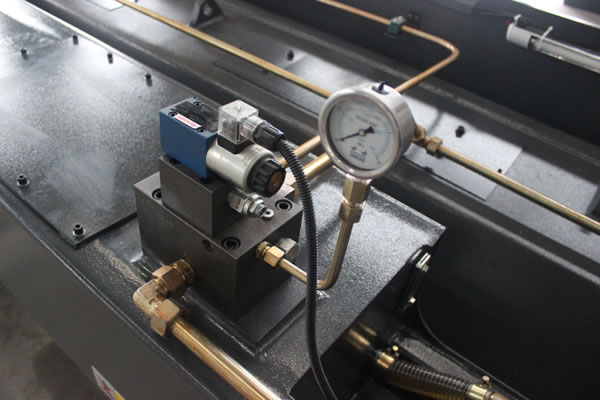

4. O sistema hidráulico integrado, conduz uma operação mais confiável e de fácil manutenção. O sistema hidráulico é projetado pela Bosch-Rexroth na Alemanha.
5. A lâmina de corte é acionada hidraulicamente por um acumulador de gás de nitrogênio.
6. A guilhotina hidráulica de balanço está em conformidade com as normas CE, incluindo palheta dianteira inclinável com proteção e protetor de segurança óptica traseiro.
7. As lâminas de corte de alta qualidade, são de fácil manutenção e substituíveis.

Projetos padrão para a guilhotina hidráulica de balanço

Ajuste de afastamento da lâmina rápido e preciso, com uma única alça na estrutura lateral
Lâminas multi-ponta para corte de alumínio, aço de carbono e aço inoxidável
Iluminação da linha de corte e fio, para a sombra da linha de corte
Contador curso
Ajuste rápido do comprimento de corte
Proteção contra sobrecarga hidráulica e elétrica
Braço quadratura e braços de suporte dianteiro
Placas de leito para enchimento com transferências de esferas
Delta inversor com parafuso de esfera e haste polido com precisão de 0,01mm.

Melhor cortes
Ajuste do esquadro de acordo com a diferença de lâmina
Recurso de retração de volta Calibre
Sub-programa e ciclo programação
Função sequência de repetição
Corte automático (corte voador).

Designs opcionais para a guilhotina hidráulica de balanço
Cilindro traseiro do suporte de apoio
Sistema de suporte pneumático da chapa
Quadro montado do ângulo de calibre do corte da chapa
Controle CNC para espessura da chapa, posição da bitola traseira e comprimento da entrada de corte
Controle da Bitola traseira GoTo

Especificações da guilhotina hidráulica de balanço

Modelo (AC/MS7) QC12Y-4×2500 QC12Y-4×3200 QC12Y-4×4000 QC12Y-6×2500 QC12Y-6×3200 QC12Y-6×4000 QC12Y-6×6000
Espessura de corte mm 4 4 4 6 6 6 6
Espessura de corte mm 2500 3200 4000 2500 3200 4000 6000
Ângulo de corte Grau 1°30' 1°30' 1°30' 1°30' 1°30' 1°30' 1°30'
SPM min-1 ≥ 22 ≥ 18 ≥ 12 ≥ 16 ≥ 12 ≥ 10 ≥ 7
Bitola traseira mm 20-600 20-600 20-600 20-600 20-600 20-800 20-800
Profundidade da garganta mm 85 85 85 145 145 145 140
Motor principal kW 5.5 5.5 5.5 7.5 7.5 7.5 11
Peso líquido kg 3460 4280 6600 5140 6220 8520 17000
Tamanho do contorno (C×L×A) mm 3100×1430
×1450
3800×1555
×1500
4600×1705
×1600
3150×1500
×1600
3850×1600
×1620
4650×1850
×1700
6780×2450
×2100
Modelo (AC/MS7) QC12Y-8×2500 QC12Y-8×3200 QC12Y-8×4000 QC12Y-8×5000 QC12Y-8×6000 QC12Y-12×2500 QC12Y-12×3200
Espessura de corte mm 8 8 8 8 8 12 12
Espessura de corte mm 2500 4000 3200 5000 6000 2500 3200
Ângulo de corte Grau 1°30' 1°30' 1°30' 1°30' 1°16'
SPM min-1 ≥ 12 ≥ 10 ≥ 10 ≥ 8 ≥ 6 ≥ 10 ≥ 9
Bitola traseira mm 20-600 20-600 20-600 20-800 20-800 20-800 20-800
Profundidade da garganta mm 145 145 145 300 300 300 300
Motor principal kW 11 11 11 18.5 18.5 18.5 18.5
Peso líquido kg 5900 10200 7360 18000 21800 9000 10700
Tamanho do contorno (C×L×A) mm 3180×1680
×1700
3880×1830
×1720
4680×1980
×1780
5855×2260
×2100
6880×2260
×2100
3300×2030
×1840
4000×2100
×1940
Modelo (AC/MS7) QC12Y-12×4000 QC12Y-12×6000 QC12Y-16×2500 QC12Y-16×3200 QC12Y-16×4000 QC12Y-16×6000
Chapa 12 8 16 16 16 16
Espessura de corte mm 4000 6000 2500 3200 4000 6000
Espessura de corte mm 1°54' 2°9'
SPM min-1 ≥ 8 ≥ 4 ≥ 9 ≥ 8 ≥ 7 ≥ 4
Bitola traseira mm 20-800 20-1000 20-800 20-800 20-1000 20-1000
Profundidade da garganta mm 300 320 315 320 320 320
Motor principal kW 18.5 30 22 22 30 45
Peso líquido kg 13800 38000 11100 14300 19700 44000
Tamanho do contorno (C×L×A) mm 4800×2270
×2000
6900×2800
×2500
3310×2240
×2000
4030×2390
×2100
4820×2490
×2460
7100×2900
×2650
Modelo (AC/MS7) QC12Y-20×3200 QC12Y-20×6000 QC12Y-25×2500 QC12Y-25×3200 QC12Y-32×2500 QC12Y-32×3200
Espessura de corte mm 20 20 25 25 32 32
Espessura de corte mm 3200 6000 2500 3200 2500 3200
Ângulo de corte Grau 2°30' 2°30' 3°30' 3°30'
SPM min-1 ≥ 5 ≥ 4 ≥ 5 ≥ 5 ≥ 4 ≥ 4
Bitola traseira mm 20-1000 20-1100 20-1000 20-1000 20-1000 20-1500
Profundidade da garganta mm 320 150 325 325 350 350
Motor principal kW 37 55 37 37 45 45
Peso líquido kg 22000 51000 20000 27000 32500 42100
Tamanho do contorno (C×L×A) mm 4190×2695
×2300
7100×3500
×3050
3450×2650
×2800
4130×3100
×2800
3550×3100
×2800
4335×3300
×3280
Imagens detalhadas

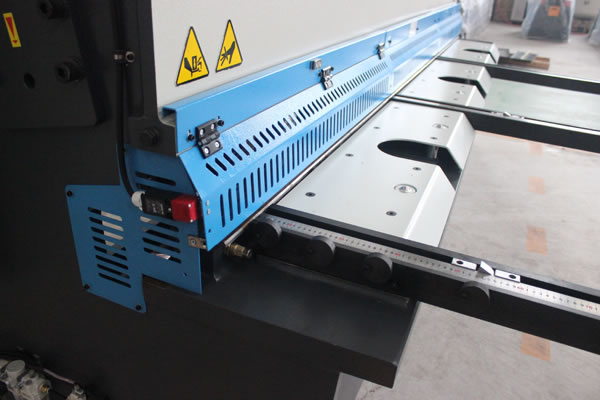

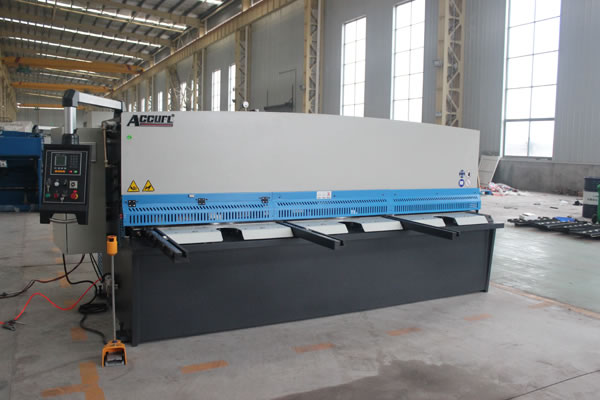

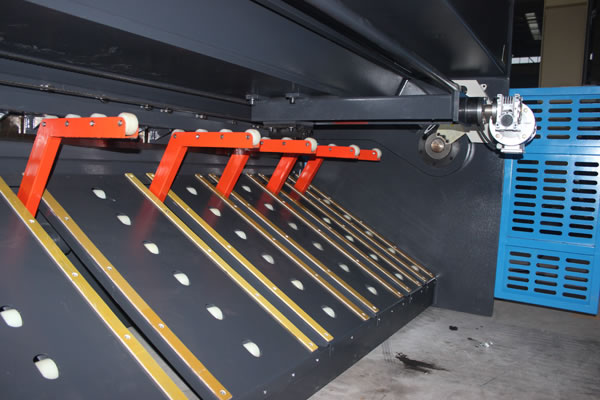

  • Guilhotina hidráulica de balanço
  • Guilhotina hidráulica de balanço
  • Guilhotina hidráulica de balanço
  • Guilhotina hidráulica de balanço
