Prensa CNC de 4 eixos

Prensa CNC de 4 eixos

Prensa CNC de 4 eixos ACCURL-Bend

Essa prensa CNC foi designada para maximizar a velocidade e a qualidade durante a produção, a fim de diminuir os custos unitários.

Soluções de dobragem impressionantes
Os equipamentos podem ser personalizados mediante a solicitação dos clientes, fornecendo-lhes máquinas de dobra que possam atender as suas demandas.

Alta velocidade e desempenho elevado
1. Excelente resultado de dobra e velocidade de retorno
2. Capacidade de produção duas vezes mais rápida que prensa CNC tradicional
3. A máquina pode efetuar dobras profundas com ferramentas compridas, peças podem ser facilmente retiradas da máquina pela parte da frente de forma fácil para troca rápida
4. Peças em formato Z podem ser dobradas com moldes longos.

“Queda livre a alta velocidade”
“Prensagem a alta velocidade ”
“Velocidade de retorno elevada”

Bitola traseiro servo motorizado X + R- eixo (padrão);
1. A bitola traseira CNC designada pela ACCURL é rápida e precisa. A estrutura forte garante operação eficiente por muitos anos.
2. O sistema é acionado pelo motor servo com eixos de parafusos de esferas e rolamentos lineares, com uma precisão de 0.01mm.
3. A bitola traseira pode ser atualizada com X1, X2, Z1, Z2, R1 e R2 mediante solicitação.

Essa prensa é a escolha certa para si, caso esteja procurando por
1. Dobragem de alta qualidade obtida mediante uso de cilindros e válvulas sincronizadas.
2. Referenciamento automático do eixo quando a máquina é ligada.
3. Todas as máquinas da ACCURL são designadas mediante uso de programação de SOLID WORKS 3D e são feitas com aço de qualidade ST44-1 reforçado com a mais recente tecnologia.
4. Viga superior rígida é operada em rolamentos de 8 pontos com precisão de de 0,01 mm.
5. Ferramentas da parte inferior e superior de marcas bem conhecidas são endurecidos para garantir maior vida útil e dobragem de precisão.
. Bomba de alta pressão funciona sem emissão de ruido.

Equipamento padrão
1. Monobloco, estrutura de aço soldada rígida para garantir alta resistência com material ST44 A1.
2. 4 eixos (Y1, Y2, X, R- eixos)
3. Sistema de bitola traseira com X, R-eixo conduzido pelo servo AC com gráficos coloridos.

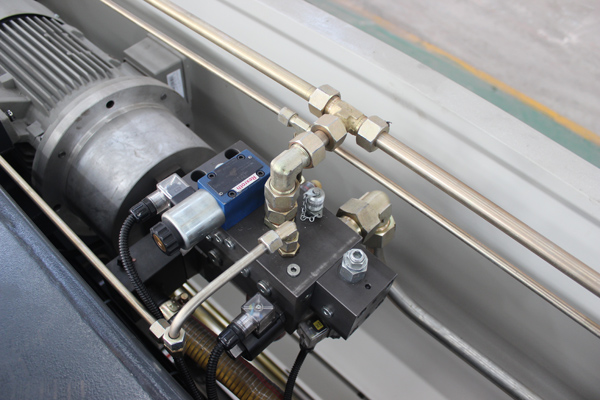

4. Sistema hidráulico servo HOERBIGER.
5. Sistema anti-deflexão motorizado controlado pelo CNC

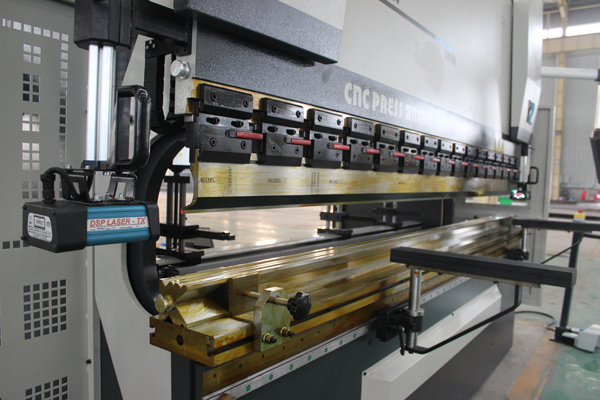

6. Ferramentas nas partes superiores e inferiores são endurecidas e secionadas com 4V-Die (secção 835 mm).
7. Fácil de fixar o sistema de suporte de ferramenta com as ferramentas nas partes superiores e inferiores.
8. Controladores de gráficos padrão podem ser selecionados a partir de: Controlador de tela tátil de gráfico colorido Delem DA56s 2D e Cybelec Mod Eva 12S
9. Painel elétrico com sistema de refrigeração projetado para atender as normas CE.
10. Painel de controle pingente ergonômico de uso fácil.
11. Segurança de retroiluminação (categoria 4)
12. Tampa lateral dianteiro com interruptor de segurança.
13. Sincronização dos eixos Y1+Y2 fornecido com transdutores lineares com tolerância de 0.01mm.
14. Pedal está em conformidade com as regulações de CE.
15. Braço de suporte dianteiro deslizante com ranhura em T e medidor de mm/polegadas
16. Garganta profunda 410 mm.

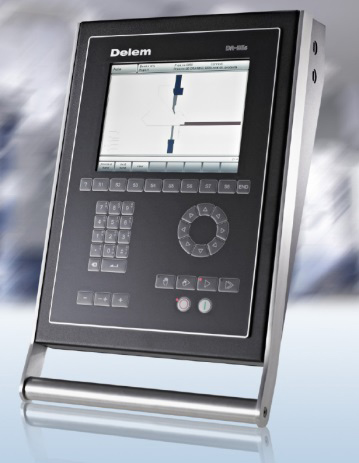

Sistema de controle CNC Delem DA56s:
1. Tela colorida TFT LCD 10,4”
2. Programação gráfica 2D
3. Determinação da sequência de curvatura
4. Cálculo de comprimento desenvolvidos
5. Controle de coroamento
6. Ferramenta/Material/Armazém do produto
7. Teclado USB e interface de rato
8. Suporta múltiplas configurações de idioma.
9. Correções de ângulo e banco de dados de material de alongamento;
10. Compatibilidade com módulo Delem (módulo de escalabilidade e adaptabilidade)
11. As funções básicas de controle da máquina são eixos Y1 + Y2 + X + R. Um segundo eixo de bitola traseira também pode ser usado como eixos Z1 + Z2+ X1 + X2 ou R2.
Especificações
Modelo (SC/MB8) 63T×1500 63T×2500 110T×3200 135T×3200 175T×3200 220T×3200 250T×3200
Capacidade de dobra Tons 63 63 110 135 175 220 2500
Comprimento de dobra mm 1500 2500 3200 3200 3200 3200 3200
Luz natural mm 1100 2060 2700 2700 2700 2700 2700
Altura máxima de desligamento mm 430 430 480 480 480 480 480
Curso deslizante mm 200 200 200 200 200 200 200
Profundidade da garganta mm 370 370 400 400 400 400 400
Largura do suporte mm 150 150 200 200 200 200 200
Desaceleração mm/min 180 180 180 180 160 160 160
Velocidade de prensagem mm/min 8 8 10 10 10 10 10
Velocidade de retorno mm/min 160 160 160 160 125 125 110
Eixo de controle CNC Y1 + Y2 + X + R + Coroamento
Curso bitola traseira mm 500 500 500 500 500 500 500
Tamanho do esboço L mm 1825 2825 3500 3500 3500 4500 3500
W mm 1650 1650 1650 1650 1650 1650 1730
H mm 2600 2430 2540 2540 2580 2580 2580
Peso kg 4600 5600 8000 9100 10000 12000 15000
Imagens detalhadas

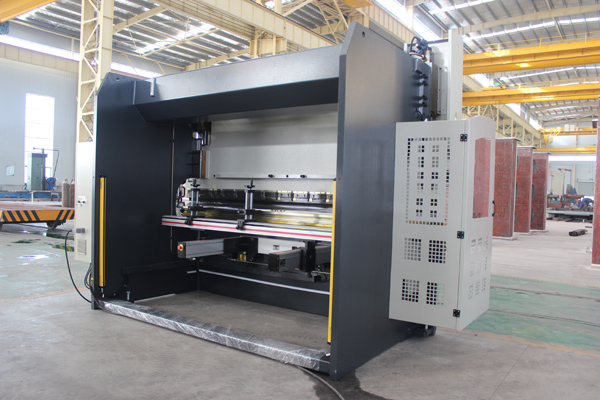

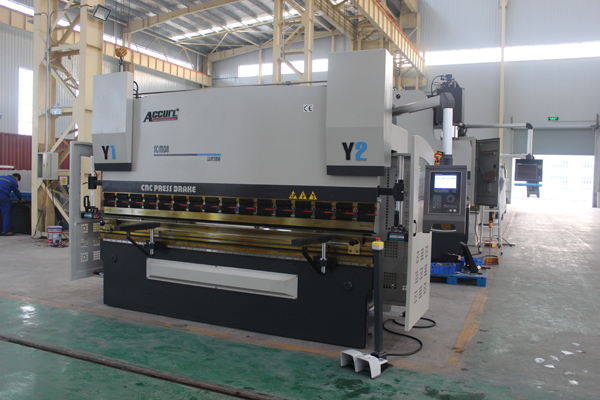

  • Prensa CNC de 4 eixos
  • Prensa CNC de 4 eixos
  • Prensa CNC de 4 eixos
