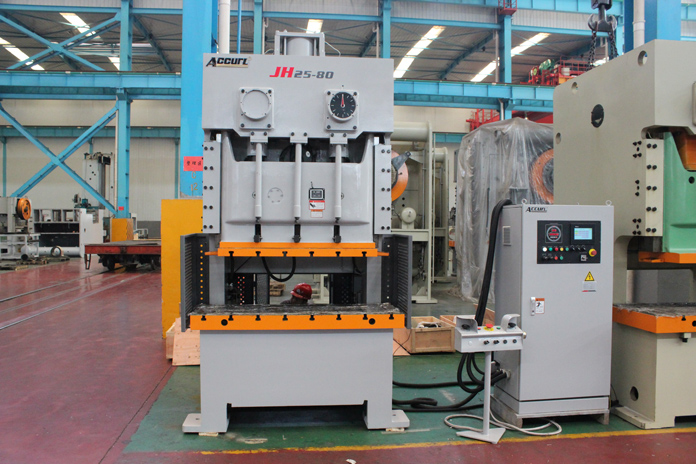

Double Crank Presses

Prensa mecânica de ponto duplo de abertura traseira com alto desempenho

Principais características da prensa de duas manivelas
1. Precisão JIS I.
2. Estrutura de aço soldado com alta rigidez.
3. Eixo de manivela duplo girado de forma reversa para eliminar a força lateral.
4. Motor com inversor.
5. Embreagem de fricção molhada combinada.
6. Guia alongada hexahedro retangular.
7. Protetor de sobrecarga hidráulica .
8. Ajuste com visor digital.
9. Cilindro de equilíbrio de elevação.
10. Válvula solenóide dupla importada.
11. Lubrificação com graxa forçada.
12. Cilindro de equilíbrio: lubrificação manual com óleo.
13. Painel integrado (came incluído).
14. Controlador PLC.
15. Ejetor
16. Opcional: almofada de ar, cortina de luz, o dispositivo automotivo

Especificações da prensa de duas manivelas
Modelo CP2-80 CP2-110 CP2-160 CP2-200 CP2-250 CP2-315
Nominal kN 800 1000 1600 2000 2500 3150
Curso nominal mm 5 3 5 3 6 3 7 3 7 3.5 7 3.5
Curso deslizante mm 160 90 180 110 200 130 250 150 280 170 280 170
SPM Fixo (Opcional) min-1 55 70 50 60 45 55 35 45 30 40 30 40
Variável 40-75 55-90 35-65 50-80 30-55 40-65 25-45 35-55 20-35 30-45 20-30 30-40
Altura máxima do molde mm 350 400 450 500 550 550
Ajuste da altura do molde mm 80 90 100 110 120 120
Entre centro de deslize e estrutura mm 310 350 390 430 470 480
Área reforçada (FB×LR) mm 600×1600 680×1880 760×2040 840×2420 920×2700 940×2800
Espessura do amortecimento mm 110 145 130 165 150 185 170 220 180 235 190 245
Área de deslize(F•B×L•R) mm 460×1200 520×1360 580×1500 650×1850 700×2100 700×2100
Furo de haste (Diâmetro ×Profundidade) mm 3-φ60×60 3-φ60×70 3-φ60×75 3-φ60×85 3-φ60×95 3-φ60×95
Entre colunas mm 1200 1450 1600 1900 2220 2400
Potência de motor principal KW 11 15 18.5 22 30 37
Almofada pneumática (Opção) Tipo de saco de ar
Força ×Curso×Quantidade
KN 40×80×2 40×80×2 60×90×2 80×90×2 100×100×2 100×100×2
Ejetor tipo cilindro
Força × Curso × Quantidade
mm 40×60×2 55×70×2 80×80×2 100×90×2 125×100×2 125×100×2
Dimensão contorno (F•B×L•R×H) mm 2260×1750 2400×2040 2650×2220 2850×2620 3080×2960 2880×3040
×3100 ×3260 ×3580 ×3980 ×4320 ×4320
Peso líquido Kg 13000 16000 23190 30000 40000 42000
