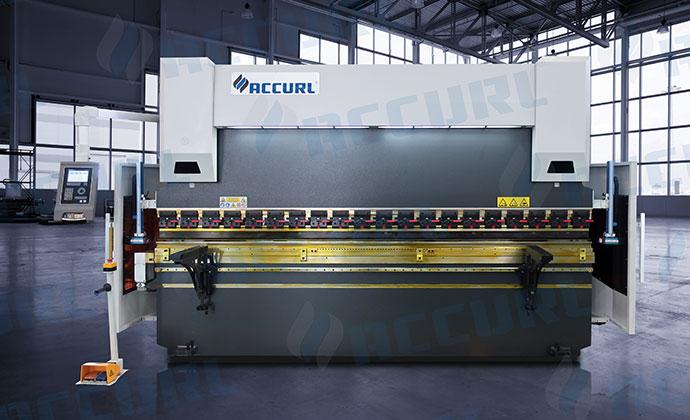

Prensa dobradeira para chapa metálica CNC de 3 eixos

Início » Produtos » Prensa dobradeira para chapa metálica CNC de 3 eixos

Os equipamentos de prensa dobradeira para chapa metálica CNC da série B SMART-FAB da marca ACCURL, é ótimo para formar peças pequenas com baixos custos de operação. Ao utilizar o controle de sincronização CNC de 3 eixos, eles funcionam tão bem quanto uma prensa para chapa metálica CNC maior.

Dobras mais fortes, mais rápidas e profundas
A prensa dobradeira para chapa metálica CNC da série B SMART-FAB da marca ACCURL, permite que os usuários possam aumentar a sua capacidade de produção e evitar a perda de tempo de produção.

Prensa dobradeira para chapa metálica CNC de 3 eixos

Características gerais
● Os cilindros revestidos com cromo são usinados com precisão de 0,001 mm e os pistões são especialmente endurecidos.
● As braçadeiras originais são fáceis de usar e usinadas com alta precisão.
● Os braços de suporte dianteiro podem ser deslizados ao longo do comprimento da máquina, sendo fáceis de ajustar.
● A hidráulica compacta Bosch-Rexroth é produzida de acordo com os padrões CE.
● Duas células fotoelétricas nas laterais para proteção traseira.
● Aperto rápido da ferramenta.
● As escalas lineares ópticaGs são sensíveis até ± 0,01 mm.
● Os cilindros de funcionamento sincronizados proporcionam um melhor resultado de dobra com receptibilidade perfeita.
● Sistema de calibre traseiro ultra forte de 2 eixos (X = 800 mm e R), com ± 0,01 mm., movimenta-se ao longo de trilhos e parafuso de esfera. O comprimento de dobra é controlado por controlador CNC e painel na parte de trás para aplicações de dobra reversa.
● Multifuncional e altamente programável, controlador DELEM DA52S CNC.
● Sistema elétrico SIEMENS / SCHNEIDER.
● Referência automática do eixo quando a máquina for ligada.
● O protetor lateral está em pleno acordo com os padrões da CE.

Padrão do equipamento
● Fácil de ajustar a altura e o deslize dos braços de suporte dianteiros.
● Controlador CNC DELEM DA52s com software PC-Profile-T.
● Sistema de aperto Promecam.
● Profundidade da garganta de 410 mm.
● CNC 3 + 1 eixo:
● Posicionamento de ramificação de precisão Y1, Y2.
● Medidor traseiro servo-precisão X, X.
● Eixo ajustável manualmente R, Z1, Z2.
● Movimento motorizada CNC.
● 2 bitolas traseira
● Capas para cilindros e feixes superiores
● As ferramentas superiores e inferiores são endurecidas superficialmente por tratamento especial.
● Possui bitola traseira (medidor de pressão) controlado CNC X = 800 mm
● O pedal é fabricado conforme os padrões CE, sendo adequado para curvas simples e múltiplas.
● 2 fotocélulas são colocadas uma de frente para a outra, para proteção na parte de trás.
● Os requisitos elétricos são pré-ajustados com base na área geográfica do cliente.
● Painel elétrico com sistema de refrigeração é fabricado para atender aos padrões CE e composto de automação e equipamentos elétricos com marca SIEMENS.

Especificação

Modelo (SMART FAB)			B1560	B2580	B32110	B32135	B32175	B40175	B32220
Capacidade de dobra		KN	600	800	1100	1350	1750	1750	2200
Comprimento de dobra		mm	1500	2500	3200	3200	3200	4200	3200
Entre as colunas		mm	1100	2060	2700	2700	2700	3700	2700
Luz natural		mm	405	405	430	430	430	430	430
Deslize do curso		mm	200	200	200	200	200	200	200
Profundidade da garganta		mm	370	400	400	400	400	400	400
Largura do suporte		mm	80	80	100	100	100	100	140
Baixa velocidade		mm/min	200	200	180	180	160	160	160
Velocidade da prensa		mm/min	8	8	10	10	10	10	10
Velocidade de retorno		mm/min	180	180	150	150	150	150	140
Curso da bitola traseira		mm	500	600	800	800	800	800	800
Tamanho geral	C	mm	1825	2825	3500	3550	3500	4500	3500
	L	mm	1650	1650	1650	1650	1650	1650	1730
	A	mm	2300	2350	2650	2700	2700	2750	2900
Peso		kg	4600	5600	8000	9500	10000	12000	13200

Imagens detalhadas

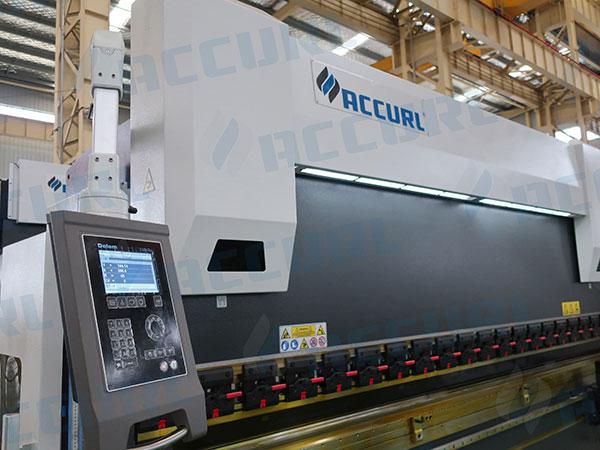

Sistema CNC DELEM DA52s

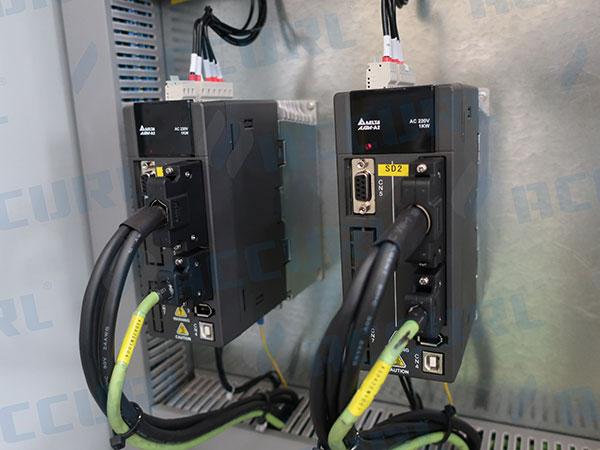

Disco condutor Delta para bitola traseira CNC

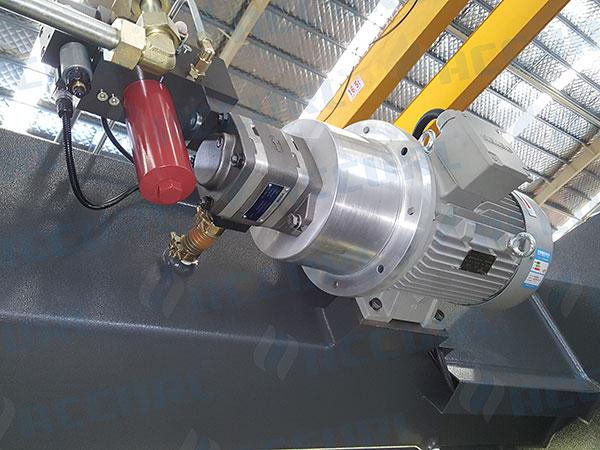

Bomba hidráulica da VOITH Alemanha

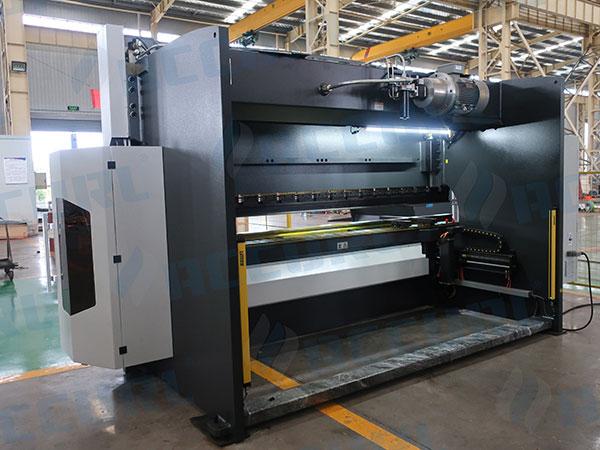

Cortina de iluminação de segurança na parte traseira da máquina

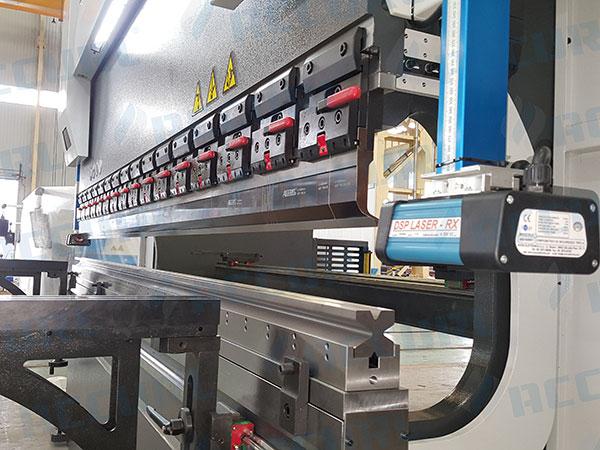

Prensa para alto padrão e molde de ferramentas 4V
