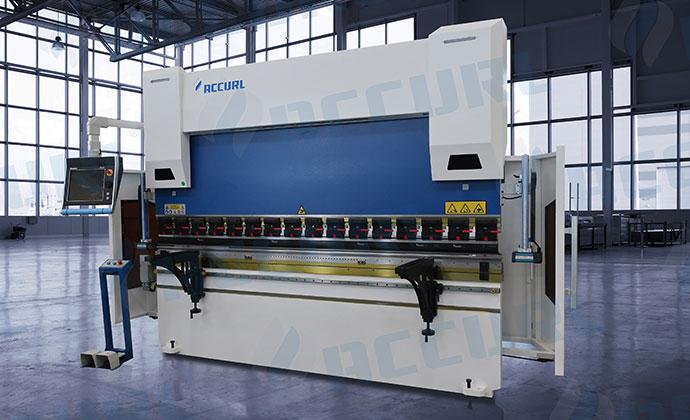

Prensa dobradeira CNC de 8 eixos

A prensa dobradeira CNC de 8 eixos da ACCURL está equipada com um sistema de coroagem CNC automático inovador para aprimorar a sua qualidade, bem como um sistema de calibre traseiro do dispositivo de condução para aumentar a velocidade do produto e uma unidade de controle gráfico 3D, que simula as sequências de dobra e pontos de colisão.

Prensa dobradeira CNC de 8 eixos

• Fornece desempenho, rentabilidade e recursos fáceis de utilizar.
• Valor excepcional! Ótima prensa com preço competitivo no mercado.
• Unidade de controle CNC DELEM DA66T e software de perfil 3D fácil de usar
• Resultados precisos de dobra
• Construção resistente, com a mesma estrutura sólida utilizada em todas as prensas de chapa CNC de 8 eixos da marca ACCURL
• Com excelente iluminação, a máquina é usada de forma ideal
• Foi desenvolvido e construído para uma fabricação de baixo custo
• 8 eixos padrões X1, X2, R1, R2, Z1, Z2, Y1, Y2 para prensa de chapa CNC

Padrão do equipamento
• Monobloco, estrutura de aço rígida soldada para executar o processo de dobra com alta resistência nos materiais ST44 A1.
• Controlador gráfico com tela sensível ao toque Delem DA66T 3D/2D
• BGA-6 para o sistema de calibre traseiro com eixos X1, X2, R1, R2, Z1, Z2 conduzidos por servo AC com gráficos coloridos.
• Sistema hidráulico HOERBIGER.
• Sistema anti-deflexão motorizado controlado por CNC.
• Topo com padrão endurecido e ferramentas inferiores 4V-Die (seção de 835 mm).
• É fácil de fixar o sistema de retenção de ferramentas junto com as ferramentas superiores e inferiores.
• O painel de controle ergonômico e pendente são fáceis de usar.
• Luz de proteção de segurança na traseira (categoria-4)
• Capas laterais dianteiras com interruptores de segurança.
• Sincronização do eixo Y1 + Y2 fornecido por codificadores lineares com tolerâncias de 0,01 mm.
• O pedal atende aos padrões CE.
• Braços deslizantes dianteiros com ranhuras T e réguas mm / polegada.
• Painel elétrico com sistema de refrigeração é fabricado para atender aos padrões CE e composto de automação e equipamentos elétricos com marca SIEMENS

Equipamento opcional
• Controladores gráficos; Cybelec ModEva RA Premium 3D com software off-line PC-RA Premium, controlador gráfico de cores 3D Delem DA-69T com software de perfil T3D off-line.
• Proteções avançadas SICK C4000 de 14 mm (software Sick de facil programação com PC: Blanking, resolução reduzida, trabalho em cascata, etc.)
• Sistema de proteção a laser para área de molde, LASERSAFE PCSS, AKAS LASER SAFETY IILC2000, Sick V 4000 (sistema baseado em câmera), DSP segurança laser elétrica.
• Sistema de medição do ângulo do laser, com sistema de verificação de laser cobra Data-M.
• Recursos hidráulicos e dinâmicos-hidráulicos anti-deflexão (coroação).
• Sistema de aperto da ferramenta superior do ACCURL. Sistema hidráulico de fixação dase ferramentas superiores e inferiores.
• Suportes de flexão controlados por CNC (eixo AP1 + AP2).
• Resfriamento do óleo hidráulico e aquecedores de óleo.
• Sistema automático de lubrificação central.
• Profundidade especial da garganta (500.600.750 mm e acima).
• Ferramentas especiais superiores e inferiores.
• Diferentes opções de software.
• Aplicações em tandem.
• Gabinete de ferramentas.

Especificação
Modelo (EURO PRO) B1560 B2580 B32110 B32135 B32175 B40175 B32220
Capacidade de dobra KN 600 800 1100 1350 1750 1750 2200
Comprimento de dobra mm 1500 2500 3200 3200 3200 4200 3200
Entre as colunas mm 1100 2060 2700 2700 2700 3700 2700
Luz natural mm 405 405 430 430 430 430 430
Deslize do curso mm 200 200 200 200 200 200 200
Profundidade da garganta mm 370 400 400 400 400 400 400
Largura do suporte mm 80 80 100 100 100 100 140
Baixa velocidade mm/min 200 200 180 180 160 160 160
Velocidade da prensa mm/min 8 8 10 10 10 10 10
Velocidade de retorno mm/min 180 180 150 150 150 150 140
Curso da bitola traseira mm 500 600 800 800 800 800 800
Tamanho geral C mm 1825 2825 3500 3550 3500 4500 3500
L mm 1650 1650 1650 1650 1650 1650 1730
A mm 2300 2350 2650 2700 2700 2750 2900
Peso kg 4600 5600 8000 9500 10000 12000 13200
Deixe uma mensagem

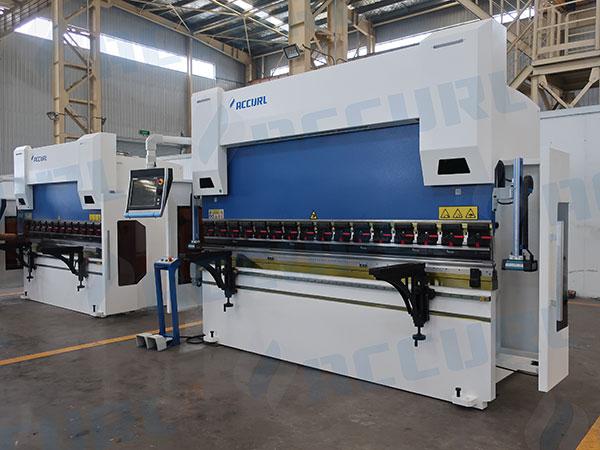

  • A prensa dobradeira CNC de 8 eixos com sistema gráfico 3D/2D DELEM DA-66TA prensa dobradeira CNC de 8 eixos com sistema gráfico 3D/2D DELEM DA-66T

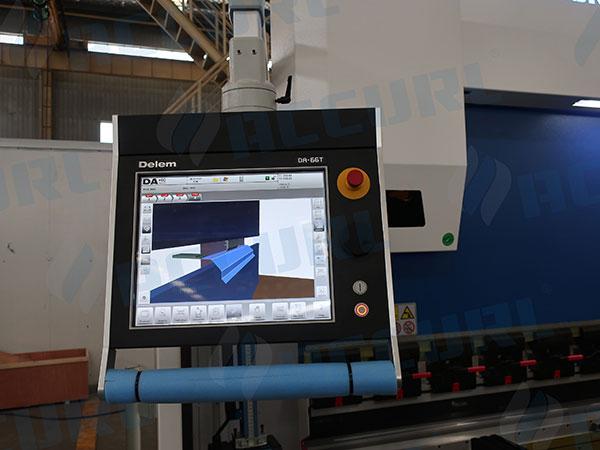

  • Sistema CNC DELEM DA66T para prensa de chapaSistema CNC DELEM DA66T para prensa de chapa

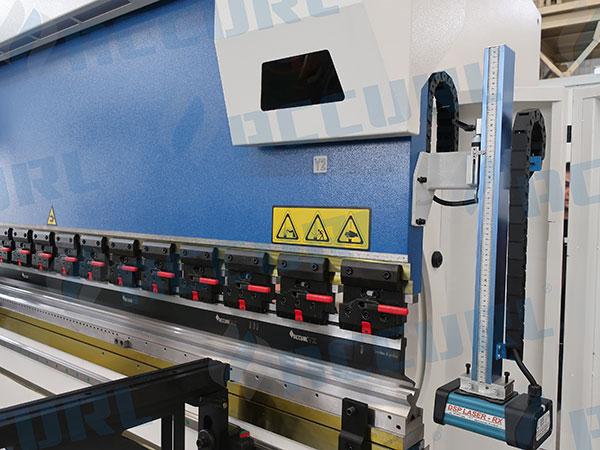

  •  Tecnologia Lazer safe DSP para prensa de chapa CNC da Accurl Tecnologia Lazer safe DSP para prensa de chapa CNC da Accurl

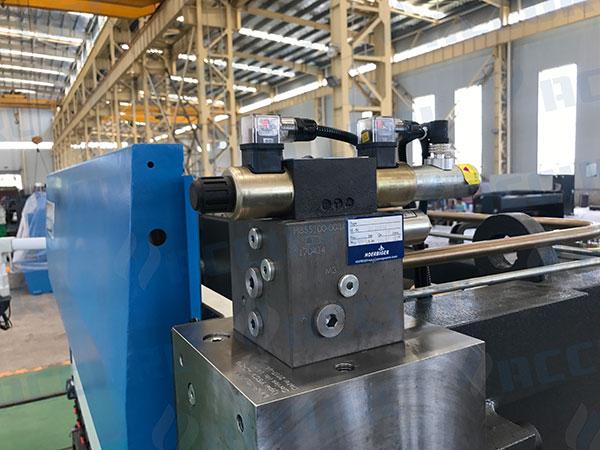

  •  Sistema hidráulico HOERBIGER Sistema hidráulico HOERBIGER

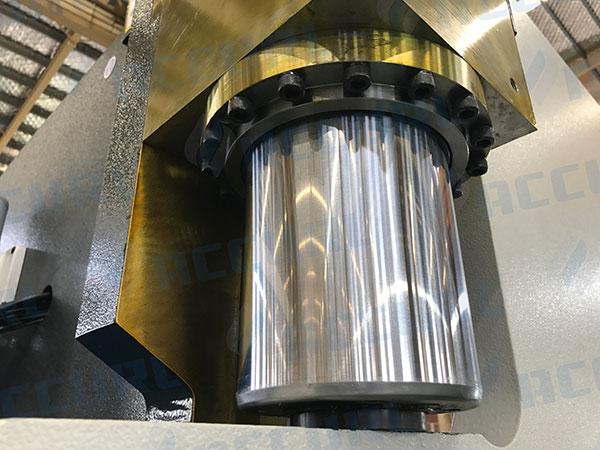

  • Cilindro hidráulico com tecnologia Alemã da TrumpfCilindro hidráulico com tecnologia Alemã da Trumpf

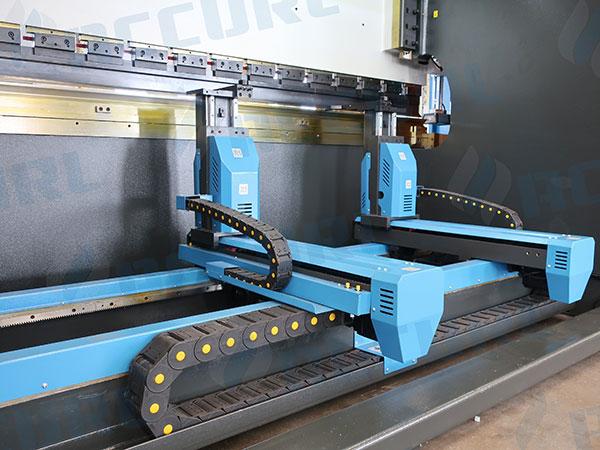

  • Prensa de chapa com bitola traseira CNC para eixos X1 X2 R1 R2 Z1 e Z2Prensa de chapa com bitola traseira CNC para eixos X1 X2 R1 R2 Z1 e Z2
